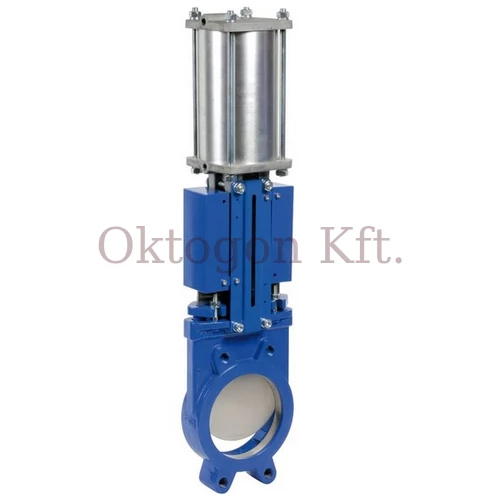

Késtolózár DN100 PN10 | GG25 | F304 | NBR | Pneumatikus hajtóművel

162.909 Ft (128.275 Ft + ÁFA)

Menny.:db

Késtolózár DN100 PN10 | GG25 | F304 | NBR | Pneumatikus hajtóművel

Cikkszám:	440007035013
Várható szállítás:	2026. február 10.
Elérhetőség:	Előrendelhető
Öntöttvas szeleptest (GG25) - Epoxy bevonat Rilsan RAL 500S - Rozsdamentes acél záróelem (F304) - Egyirányú áramlásra ( nyíl jelzi az áramlási irányt) - Kettős működésű pneumatikus hajtóművel (nyit-zár) - NBR ülék - Lug típus - Karimák közé építhető (PN10 karima EN1092-2, ANSI150 karima ANSI B16.5) - Alumínium hajtómű hengerház - Alumínium fedél - PN10 - Sűrített levegő szállítás PN min/max.: 5 bar / 7 bar - T.: -10/+90°C - ATEX bizonylat kérésre: ATEX CE 94/4 (Cat. 3 Ex II 3G/D TX areas 2 and 22) - P.E.D. CE 2014/68 (Cat. I module A) Felhasználás: Vízkezelés, papíripar, élelmiszeripar, víz, porok, pépek, .
Kívánságlistára teszem
Összehasonlítás

Méret:

DN100

162.909 Ft (128.275 Ft + ÁFA)

Menny.:db

Értesítés

Paraméterek

Tolózár kategória:	Ipar - HVAC - Vízkezelés
Tolózár kivitel:	Késtolózár
Zárás kivitel:	Egyirányból záródó
Névleges átmérő:	DN100
Névleges nyomás:	PN10
Beépítési hossz (mm):	50 mm
Csatlakozás:	Karimák közé építhető PN10
Hajtómű:	Kettős működésű (nyit/zár)
Nyitószerkezet:	Pneumatikus hajtómű
Test anyaga:	Öntöttvas (EN-GJL-250 / GG25)
Orsó anyaga:	Rozsdamentes acél (AISI 410)
Záróelem anyaga:	Rozsdamentes acél (1.4301 / AISI 304)
Ülék anyaga:	NBR
Hajtómű anyaga:	Alumínium
Hőmérséklet minimum (°C):	-10°C
Hőmérséklet maximum (°C):	90°C
ATEX légkör:	Category 3 Ex II 3G/D TX
ATEX zóna:	2 & 22
Felhasználási terület:	Papíripar, vízkezelés, pépek, cellulóz, porok, vegyi anyagok

Leírás

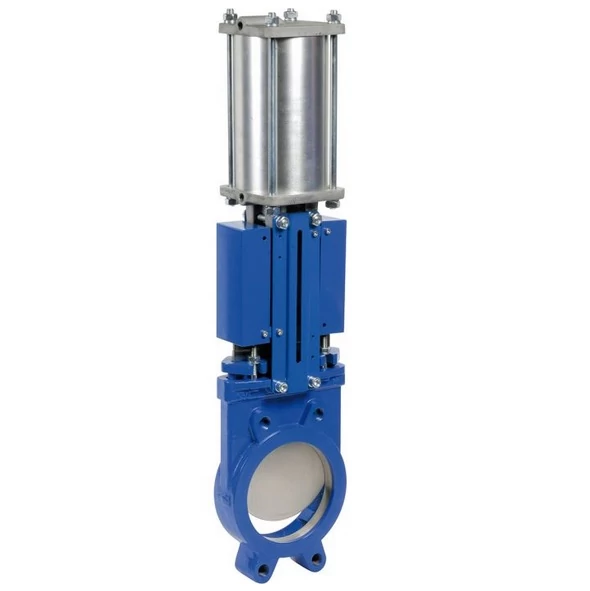

A pneumatikus S-GATE késtolózár nehéz közegű folyadékok, például iszapok és porok vezetékének automatikus elzárására szolgál. Fő alkalmazási területei a vízkezelés, a papíripar és az élelmiszeripar. A szelep egyirányú (unidirectional tightness) tömítettséggel rendelkezik. A kettős működésű pneumatikus működtető lehetővé teszi a szelep távvezérlését. A pneumatikus szelep beltéri és kültéri telepítésre egyaránt alkalmas. A zárólap mozgását oldalsó burkolatok védik. Számos opció elérhető mind a szelepen, mind a működtető egységen.

Főbb jellemzők és előnyök

Tulajdonság
Kivitel típusa:	S-GATE sorozat, pneumatikus működtetés
Méret (DN):	100 (DN100)
Szerelési szabvány:	LUG típus, karimák közé építhető PN 10
Test anyaga:	Öntöttvas – EN-GJL-250
Zárólap anyaga:	Rozsdamentes acél (AISI 304)
Tömítés (ülék):	NBR
Üzemi nyomás (PN):	10 bar
Max. folyadék hőmérséklet (TS):	–10 °C … +90 °C (NBR)
Légellátás (működtetés):	5 – 7 bar pneumatikus levegő
Működési mód:	Kettős működésű (double-acting) pneumatikus (nyit-zár)
Védelmi elemek:	Az elzárólap mozgása oldalsó burkolatokkal védett
Tömítettségi irány:	Egyirányú (unidirectional)

Alkalmazási területek

Szennyvízkezelés, iszapkezelő rendszerek
Papír- és cellulózipar
Élelmiszeripar
Vegyipar, ásványfeldolgozás
Bármilyen rendszer, ahol nagy szemcseméretű, súrlódó, viszkózus közegeket kell szabályozni

Műszaki és szabványi megfelelések

CE / PED 2014/68 modul A megfelelőség
ATEX opció (Ex II 3G/D) az ipari robbanásveszélyes környezetekhez
Végleges próba: EN 12266-1 szerinti tesztelés
